ECharts开源来自百度商业前端数据可视化团队,基于html5 Canvas,是一个纯Javascript图表库,提供直观,生动,可交互,可个性化定制的数据可视化图表。创新的拖拽重计算、数据视图、值域漫游等特性大大增强了用户体验,赋予了用户对数据进行挖掘、整合的能力。—— 大数据时代,重新定义数据图表的时候到了

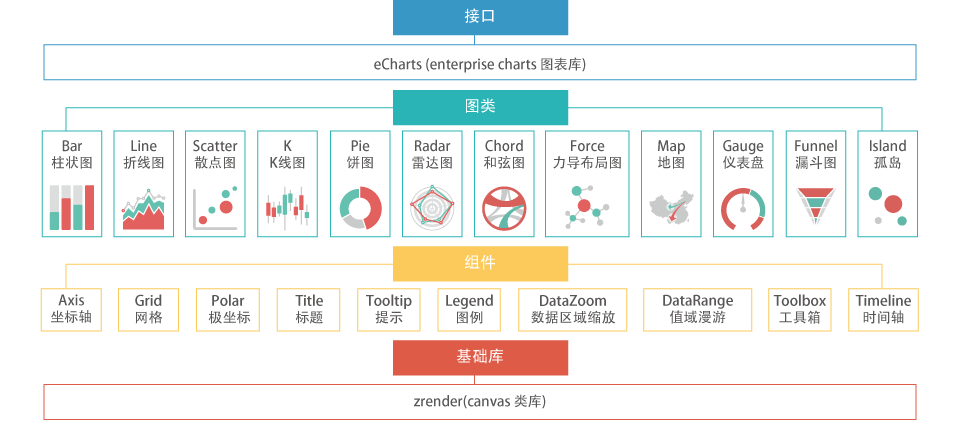

Architecture
ECharts (Enterprise Charts 商业产品图表库)提供商业产品常用图表库,底层基于ZRender,创建了坐标系,图例,提示,工具箱等基础组件,并在此上构建出折线图(区域图)、柱状图(条状图)、散点图(气泡图)、饼图(环形图)、K线图、地图、和弦图以及力导向布局图,同时支持任意维度的堆积和多图表混合展现。

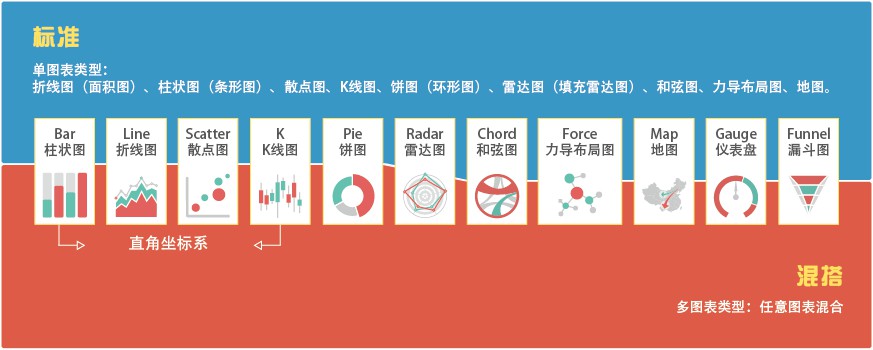

混搭的图表会更具表现力也更有趣味,ECharts提供的图表(共9类14种)支持任意混搭:
折线图(区域图)、柱状图(条状图)、散点图(气泡图)、K线图、 饼图(环形图)、雷达图、地图、和弦图、力导布局图。
混搭情况下一个标准图表:
包含唯一图例、工具箱、数据区域缩放、值域漫游模块,一个直角坐标系(可包含一条或多条类目轴线,一条或多条值轴线,最多上下左右四条)

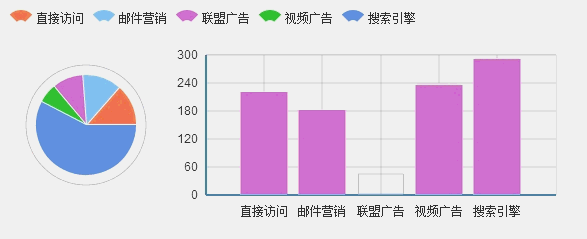

拖拽重计算
拖拽重计算特性(专利)带来了数据统计图表从未有过的用户体验,允许用户对统计数据进行有效的提取、整合,甚至在多个图表间交换数据,赋予了用户对数据进行挖掘、整合的能力。
数据视图
如果你所呈现的数据足够让用户所关心,那么他们将不满足于查看可视化的图表,要去逐一迎合他们下载保存,数据分享,加工整合已有数据等等需求?
或许你只要给予一个","分隔的数据文本他们就懂了,这就是ECharts的数据视图!当然,你可以重载数据视图的输出方法,用你独特的方式去呈现数据。
如果你的用户足够的高端,你甚至可以打开数据视图的编辑功能,跟拖拽重计算相比,这可是批量的数据修改!

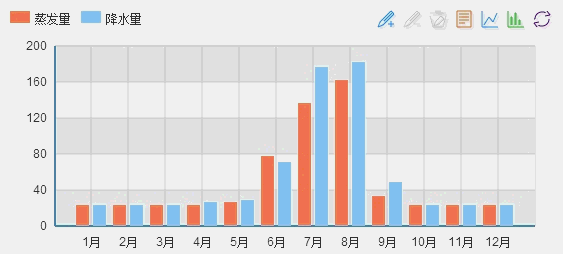

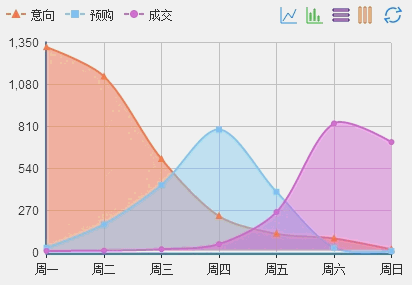

动态类型切换
很多图表类型本身所表现的能力是相似的,但由于数据差异、表现需求和个人喜好的不同导致最终图表所呈现的张力又大不一样,比如折线图和柱状图的选择,系列数据是堆叠还是平铺总是让人头疼。
ECharts提供了动态类型切换,让用户随心所欲的切换到他所需要的图表类型和堆叠状态。

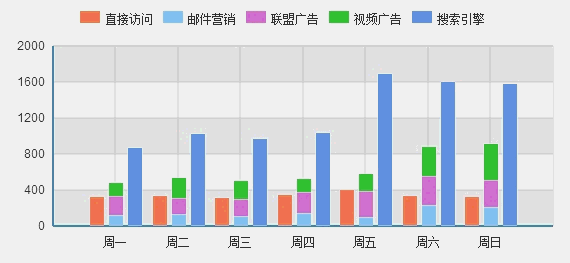

图例开关
多系列数据的同时展现呈现出丰富内容,但如何让用户切换到他所关心的个别系列上?
ECharts提供了方便快捷的多维度图例开关,可以随时切换到你所关心的数据系列。

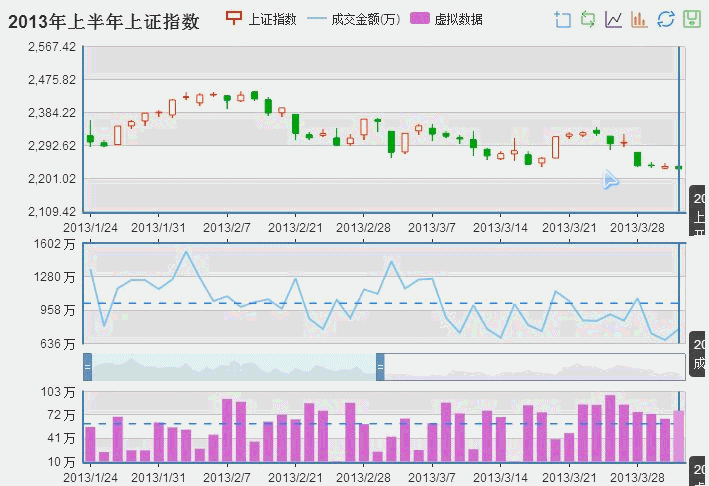

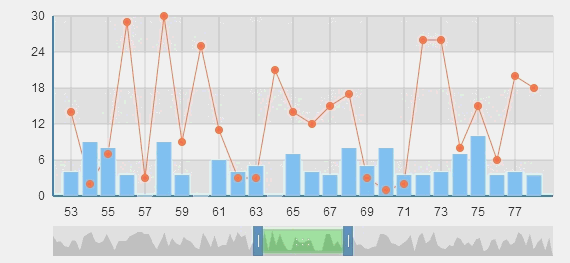

数据区域选择
数据可以是无限的,但显示空间总是有限的,数据区域选择组件提供了大数据量中漫游的能力,让用户选择并呈现他所关心的数据区域。
配合随动的均值(极值)标线,标注展现强大的数据剖析能力。
多图联动
多系列数据在同一个直角系内同时展现有时候会产生混乱,但他们又存在极强的关联意义不可分离?
ECharts提供了多图联动的能力(connect),能做的可不仅仅是鼠标划过的详情显示,连接的多个图表会共享组件事件并且实现了保存图片时的自动拼接。

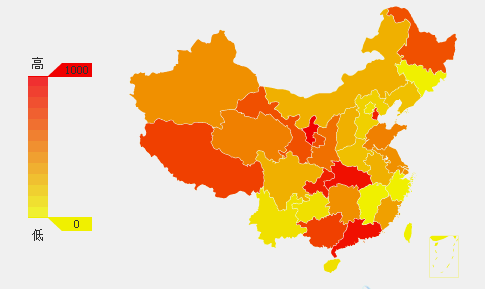

值域漫游
基于坐标的图表(如地图、散点图)通过色彩变化表现数值的大小能直观形象的展示数据分布。
但如何聚焦到我所关心的数值上?我们创造了称为值域漫游的功能,让你可以轻松进行数值筛选。
炫光特效
我们知道,很多时候我们需要一些吸引眼球的能力。
ECharts支持标注标线的炫光特效,特别用在地图上轻松实现百度迁徙数据可视化特效

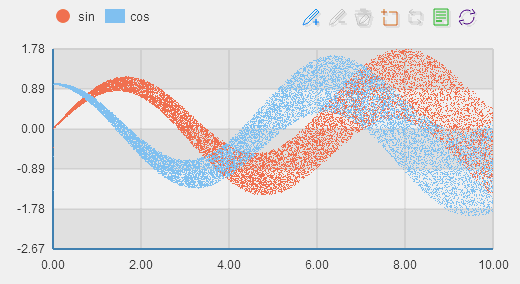

大规模散点图
如何展现成千上百万的离散数据从而找出他们的分布和聚类?貌似除了用专业的统计工具(如MATLAB)外别无选择?
不,ECharts发明了基于像素的大规模散点图(专利),一个900 x 400的散点区域就能够毫不重复的呈现36万组数据,这对于常规的应用,用现代浏览器就足以轻松展现百万级的散点数据!
动态数据添加
如果你需要展示有实时变化的数据,相信这个动态接口会对你很有帮助。

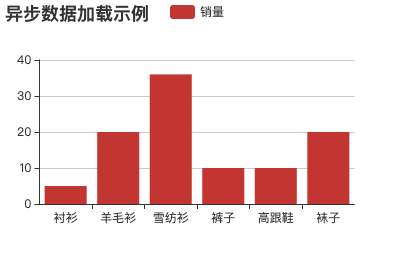

var myChart = echarts.init(document.getElementById('main')); $.get('data.json').done(function (data) { myChart.setOption({ title: { text: '异步数据加载示例' }, tooltip: {}, legend: { data:['销量'] }, xAxis: { data: ["衬衫","羊毛衫","雪纺衫","裤子","高跟鞋","袜子"] }, yAxis: {}, series: [{ name: '销量', type: 'bar', data: [5, 20, 36, 10, 10, 20] }] }); });

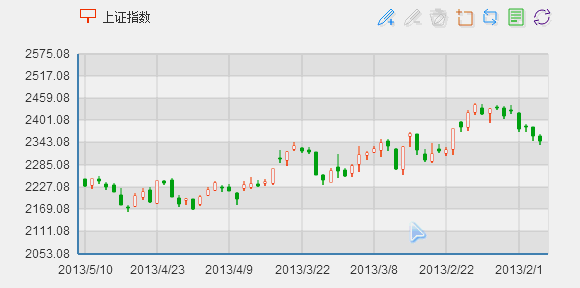

标线辅助
趋势线?平均线?未来走势?修正值?有需求用户自然知道用意~
提供标线辅助在K线图中可是必要的功能!是的,K线图我们正在开发中~
多维度堆积
支持多系列,多维度的数据堆积,配合自动伸缩的图形实体和直角坐标系,能呈现出更有内涵的统计图表~

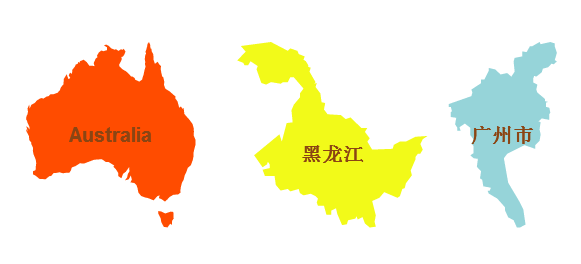

子区域地图模式
地图类型支持world,china及全国34个省市自治区。同时支持子区域模式,通过主地图类型扩展出所包含的子区域地图,轻易输出全球176个国家地区和全国600多个省市区域简图。

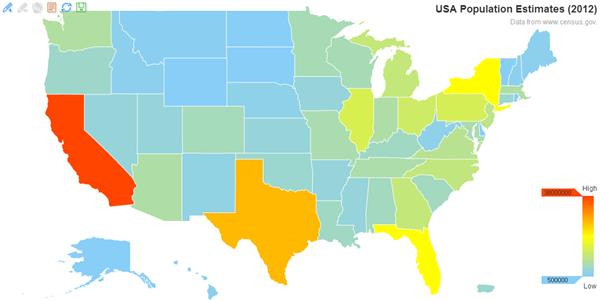

GeoJson地图扩展
内置地图由标准GeoJson地理数据并经过高效的压缩算法压缩生成的地图数据(大小仅为标准geoJson的30%左右)驱动而来。如果内置地图类型或数据如果并未满足你的项目需要,可通过简单动态注册产生你所需要的新类型。
标注 & 标线
添加额为的标注内容是常用的功能,如地图上标注某些特定位置,折线图上标注极值点或者柱形图里标线出变化趋势,ECharts全系列图表支持标注标线功能,并且与生俱来的可以响应图例开关、值域漫游等组件的交互功能。

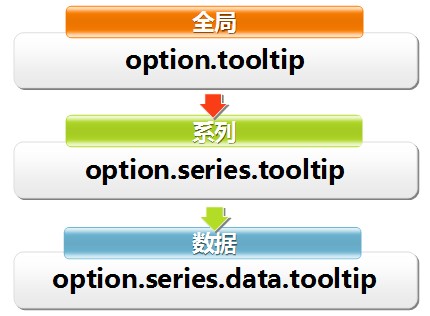

个性化定制
500+个可配置选项结合多级控制设计满足高度定制的个性化需求。

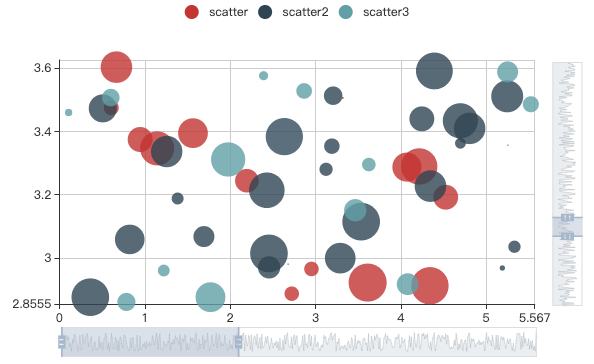

事件交互
可以捕获的用户交互和数据变化事件实现图表与外界的联动
相关资料
- ECharts 教程:https://www.runcodex.com/echarts/echarts-tutorial.html
- ECharts 下载:https://github.com/apache/incubator-echarts
- ECharts 官网:https://www.echartsjs.com/zh/index.html
- HTML5 Canvas 教程:https://www.runcodex.com/html/html5-canvas.html
- ZRender:https://www.runcodex.com/w3cnote/html5-canvas-zrender.html
